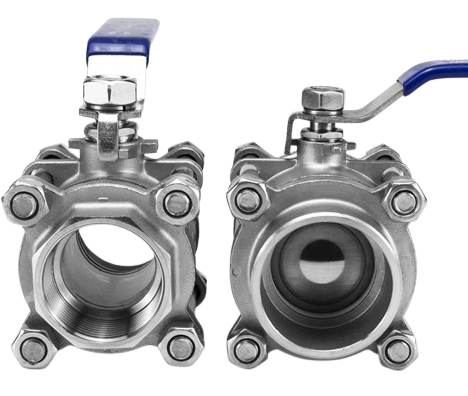

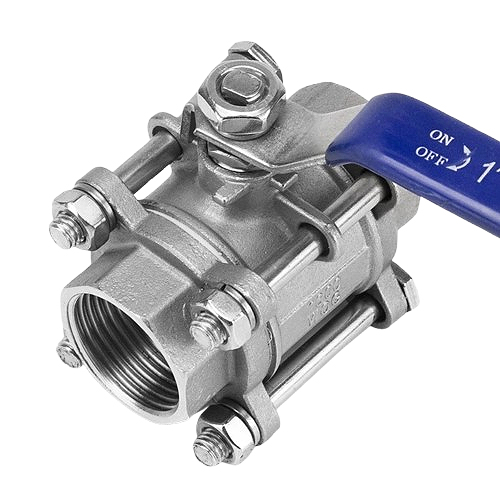

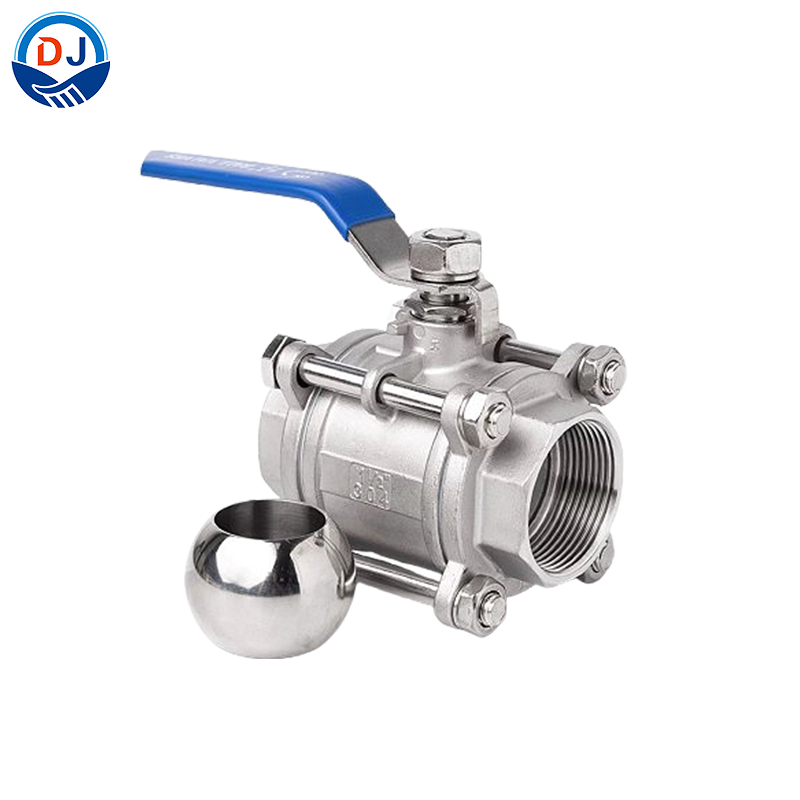

| Robinet à tournant sphérique fileté en acier inoxydable 3 PC
Robinet à tournant sphérique en trois parties avec raccord fileté interne, son corps de vanne adopte la technologie de moulage, avec une structure raisonnable et une belle forme. Le siège utilise une structure d'étanchéité élastique, une étanchéité fiable, une ouverture et une fermeture faciles. La tige de vanne du robinet à tournant sphérique fileté 3 PC utilise la structure montée vers le bas avec joint inversé. Lorsque la chambre de valve est anormalement pressurisée, la tige de valve ne sera pas précipitée.
(1) Pièces principales : corps de vanne, chapeau et tige. La conception en trois parties permet au robinet à bille en acier inoxydable de contrôler le fluide grâce au coup de pied à bille rotatif.
(2) Caractéristiques
- Structure simple : conception de structure en trois parties, opération facile, entretien et réparation faciles, améliore la durée de vie de la vanne.
- Bonnes performances d'étanchéité : le matériau PTEE est utilisé comme joint de valve pour garantir un fonctionnement stable à long terme.
- Milieu à haute viscosité : le large chemin de valve et la structure sphérique conviennent aux milieux à haute viscosité, pas faciles à coincer, faible résistance à l'écoulement.
- Structure autonettoyante : lorsque la bille s'incline par rapport au siège, le fluide dans le pipeline passe uniformément à 360° le long de la surface d'étanchéité de la bille pour atteindre l'objectif d'autonettoyage.
- Résistance à la corrosion et résistance à haute pression : acier inoxydable 304, 316, 316L et autres matériaux, avec une excellente résistance à la corrosion, adapté aux fluides à haute pression.
(3) Principe de fonctionnement : En tournant la poignée à 90 degrés, la sphère de fabrication précise avec une cavité traversante est entraînée afin d'ouvrir ou de fermer la vanne, de manière à contrôler le débit du fluide.

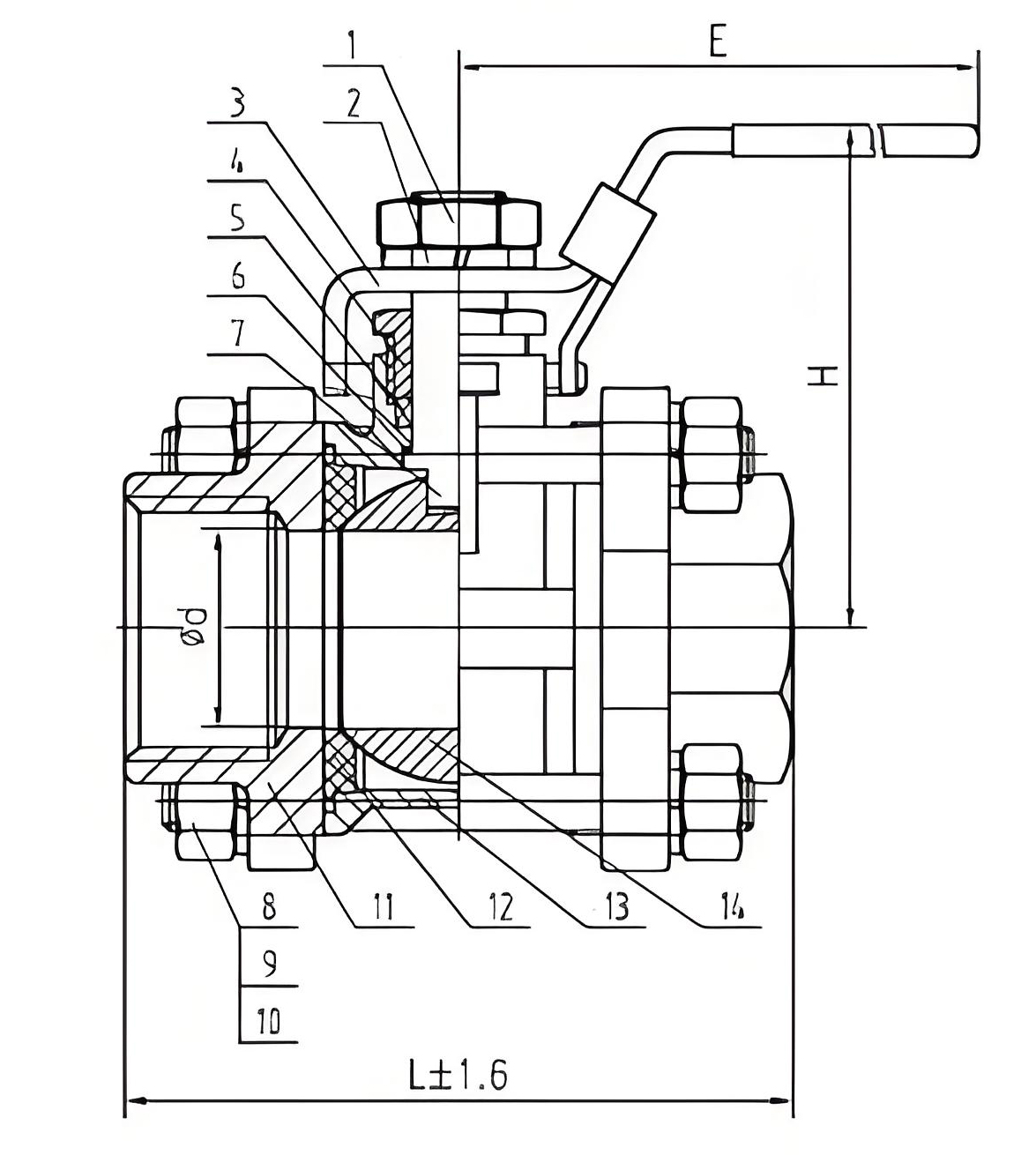

| Taille
| Taille nominale | Diamètre extérieur au biseau | Diamètre intérieur | Matériaux des pièces principales | ||||
| DN | NPS | Diamètre extérieur (mm) | ID (mm) | 1 | Noix | 304 | |
| 2 | Joint à ressort | 304 | |||||
| DN6 | 1/8 | 9,5 mm | 8,5 mm | 3 | Poignée | 304 | |
| DN8 | 1/4 | 12,5 mm | 11,5 mm | 4 | Presse-étoupe | 304 | |
| DN10 | 3/8 | 16 millimètres | 15 mm | 5 | Emballage | PTFE | |
| DN15 | 1/2 | 20 millimètres | 19 millimètres | 6 | Rondelle de butée | PTFE | |
| DN20 | 3/4 | 25,5 mm | 24 mm | 7 | Tige | 304 / 316 | |
| DN25 | 1 | 32 millimètres | 30 millimètres | 8 | Écrou de tige | 304 | |
| DN32 | 11/4 | 40,5 mm | 39 millimètres | 9 | Boulon | 304 | |
| DN40 | 11/2 | 46 millimètres | 44 mm | 10 | Joint à ressort | 304 | |
| DN50 | 2 | 58 millimètres | 56,5 millimètres | 11 | Bonnet et Casquette | CF8/CF8M | |
| DN65 | 21/2 | 74 millimètres | 72,5 millimètres | 12 | Bague d'étanchéité | PTFE | |
| DN80 | 3 | 86 millimètres | 84,5 millimètres | 13 | Corps | CF8/CF8M | |
| DN100 | 4 | 112 millimètres | 110 millimètres | 14 | Balle | 304 / 316 | |
| Tableau des paramètres 2 PC BV
| Nom du produit | Robinet à tournant sphérique à filetage interne 3 pièces |
| Matériel | CF3, CF3M, CF8, CF8M, etc. |
| Taille | DN8 - DN100 |
| Classe | PN1.0~10.0MPa |
| Température | -29～200℃ (Cela dépend du matériau du joint) |
| Médias | Eau, vapeur, huile, acide nitrique, acide acétique, etc. |
| Standard | Norme de conception : ANSI/ASME B16.34 Inspection et test : API 598 Taille de filetage STD : ANSI/ASME B1.20.1, BS21, GB/T7306 Norme matérielle : ASTM A351-CF8(304), ASTM A351-CF8M(316), ASTM A216-WCB, DIN 1.4308, etc. |
| FAQ
Comment choisir un robinet à tournant sphérique fileté en trois parties pour l'industrie chimique ?
(1) Matériau résistant à la corrosion : sélectionnez tels que 304 (CF8), CF8M (316), CF3M (316L) et d'autres matériaux en acier inoxydable pour s'adapter à l'eau, à la vapeur, à l'huile, à l'acide nitrique, à l'acide acétique et à d'autres milieux.
(2) Plage de pression et de température : assurez-vous que la vanne peut résister à la pression de service de l'industrie chimique (PN1,6 à PN6,4 MPa) 1000WOG et à la plage de température de fonctionnement de -29°C à 200 °C (la bague d'étanchéité est en polytétrafluoroéthylène renforcé) ou -29°C à 300°C (la bague d'étanchéité est en para-polystyrène).
(3) Matériau d'étanchéité : sélection de PTFE, RPTFE, M111, M1600, M1700, PPL, PCTFE, PEEK et autres matériaux.
(4) Résistance structurelle : L’industrie chimique a des exigences plus élevées en matière de résistance structurelle de la vanne. La pression d'essai de résistance structurelle et la pression d'essai d'étanchéité à basse pression du robinet à tournant sphérique fileté à 3 PC doivent répondre aux normes pertinentes.
(5) Normes de conception et de fabrication : conformes aux normes ANSI B16.34, GB/T-12224-2015, EN12516-3 et à d'autres normes internationales et nationales.
(6) Certification de test : A passé la certification API598, GB/T13927-2008, EN12516-3 et d'autres normes de test.
(7) Normes de filetage : les raccords de pipelines dans l'industrie chimique doivent généralement répondre à des normes de filetage spécifiques, telles que G, BSP, BSPT, DIN259, DIN2999, ISO228, NPT, PT, ISO7/1, etc.
(8) Commodité de fonctionnement : équipé d'un mode d'entraînement manuel, électrique, pneumatique et autre facile à utiliser.
(9) Fonctions spéciales : Sélectionnez des vannes avec fonctions incendie et antistatiques en fonction des besoins, conformément aux normes API607, GB/T6899 et autres.
