Les raccords de tuyauterie en acier inoxydable sont des composants fondamentaux dans pratiquement tous les systèmes de tuyauterie utilisés dans toutes les industries. Ils jouent un rôle essentiel en connectant les tuyaux, en redirigeant le flux, en contrôlant la pression et en garantissant le transport sûr et efficace des liquides, des gaz et d'autres matériaux. En raison de leur résistance mécanique supérieure, de leur résistance à la corrosion et de leur durabilité à long terme, les raccords de tuyauterie en acier inoxydable sont indispensables dans les environnements exigeants tels que les usines pétrochimiques, les installations de transformation alimentaire, les lignes de production pharmaceutique et les systèmes marins.
Ce guide fournit un aperçu complet des différents types de raccords de tuyauterie en acier inoxydable, de leurs applications, des qualités de matériaux et des avantages qu'ils apportent aux systèmes industriels modernes. En comprenant ces raccords et leurs caractéristiques de performance, les ingénieurs et les opérateurs peuvent garantir que leurs systèmes de tuyauterie en acier inoxydable sont fiables, sûrs et efficaces pour les années à venir.
Un raccord de tuyauterie en acier inoxydable est un composant mécanique utilisé pour connecter, joindre ou modifier la direction, le diamètre ou les caractéristiques d'écoulement d'un pipeline. Ces raccords sont disponibles dans une variété de conceptions pour répondre à des exigences opérationnelles spécifiques. L'utilisation de l'acier inoxydable offre des avantages significatifs par rapport à d'autres matériaux tels que l'acier au carbone ou le PVC, offrant une résistance supérieure à la corrosion, une tolérance aux températures plus élevée et une longévité exceptionnelle même dans des conditions difficiles.
Les principales fonctions des raccords de tuyauterie en acier inoxydable comprennent la connexion de plusieurs sections de tuyaux, la modification du sens d'écoulement, la dérivation des canalisations et l'assurance de transitions sans fuite entre les composants. Dans tout pipeline industriel, qu'il transporte de l'eau, de la vapeur, du pétrole ou des fluides chimiques, ces raccords constituent l'épine dorsale structurelle qui assure le bon fonctionnement et la sécurité des opérations.
La conception et le type de raccord utilisé dans un système de canalisations en acier inoxydable dépendent des besoins spécifiques de l'application, tels que la pression, la température, le débit et les limitations d'espace. Vous trouverez ci-dessous les types les plus couramment utilisés et leurs applications pratiques.

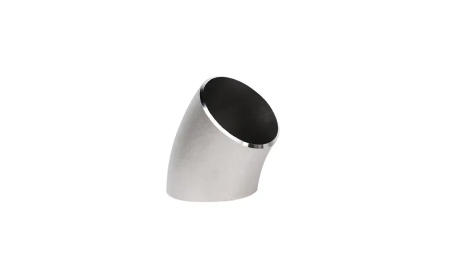

Les coudes sont peut-être le type de raccord de tuyauterie le plus reconnaissable. Leur fonction principale est de changer la direction de l'écoulement dans un pipeline, le plus souvent à des angles de 45°, 90° ou 180°. Les coudes sont conçus pour minimiser les turbulences et la perte de pression tout en maintenant une transition fluide en douceur.
Dans des secteurs tels que le raffinage du pétrole, le traitement chimique et la distribution d’eau, les coudes sont essentiels pour concevoir des configurations de tuyauterie efficaces. Ils sont disponibles en types à long rayon et à court rayon : les coudes à long rayon réduisent les pertes par frottement et sont idéaux pour les systèmes où un écoulement fluide est essentiel, tandis que les coudes à court rayon sont utilisés dans des installations compactes avec un espace limité.
Un té de tuyau en acier inoxydable est utilisé pour créer un branchement dans un réseau de canalisations. Il permet au flux principal de se diviser en deux directions ou de fusionner plusieurs pipelines en un seul. La configuration standard comprend une entrée et deux sorties positionnées à un angle de 90°.
Les tés sont classés en tés égaux, où les trois extrémités ont le même diamètre, et en tés réducteurs, qui relient des tuyaux de diamètres différents. Ils sont couramment utilisés dans les systèmes d'approvisionnement en eau, les canalisations de transport de produits chimiques et les systèmes CVC industriels pour distribuer efficacement des fluides ou des gaz sur différentes sections du réseau.
Les réducteurs sont conçus pour connecter des tuyaux de différents diamètres, permettant une transition progressive de la taille du débit. Ceci est particulièrement important pour maintenir l’équilibre des pressions et optimiser la vitesse du fluide.
Il existe deux types principaux : les réducteurs concentriques, qui alignent les centres des tuyaux pour des transitions symétriques, et les réducteurs excentriques, qui ont une ligne centrale décalée, idéaux pour les canalisations horizontales qui nécessitent un alignement inférieur ou supérieur cohérent, comme dans les systèmes de drainage ou de transport de lisier. Dans les centrales électriques et les installations de traitement des eaux usées, les réducteurs sont essentiels pour maintenir un débit hydraulique approprié sur différentes sections de canalisations.
Les raccords sont utilisés pour relier deux tuyaux ensemble, formant une connexion continue et sans fuite. Ils peuvent être permanents ou détachables, selon les besoins de maintenance. Dans de nombreux systèmes de canalisations en acier inoxydable, les raccords permettent des réparations ou des extensions rapides sans qu'il soit nécessaire de démonter toute la ligne.
Les raccords complets relient des tuyaux de diamètre égal, tandis que les raccords réducteurs relient des tuyaux de différentes tailles. Dans les applications à haute pression telles que les systèmes de distribution de gaz, les raccords sont conçus avec précision pour éviter les fuites et résister à la dilatation thermique.
Les brides sont des disques circulaires dotés de trous de boulons utilisés pour relier des tuyaux, des vannes ou des équipements entre eux. Ils sont idéaux pour les systèmes qui nécessitent un montage et un démontage faciles à des fins de nettoyage, de maintenance ou d'inspection.
Les types de brides courants comprennent les brides à col soudé pour les canalisations haute pression, les brides à enfiler pour les opérations à basse pression et les brides aveugles utilisées pour fermer l'extrémité d'un système de tuyauterie. Dans les raffineries de pétrole, les installations de production d'électricité et les plates-formes offshore, les brides en acier inoxydable sont préférées pour leur capacité à maintenir une étanchéité sûre et résistante à la corrosion, même dans des environnements extrêmes.
Les bouchons de tuyaux servent de couvercles de protection qui scellent l'extrémité d'un tuyau en acier inoxydable. Ils empêchent les fuites de fluide, la contamination et les dommages mécaniques pendant les périodes de fonctionnement ou d'arrêt. Dans de nombreux systèmes de traitement, des bouchons sont installés temporairement pour les tests de pression ou l'isolation pendant la maintenance. Les bouchons en acier inoxydable sont largement utilisés dans les industries chimiques, pétrochimiques et alimentaires où l'intégrité du système est essentielle.
Les raccords sont similaires aux raccords mais conçus pour faciliter la déconnexion et la reconnexion des tuyaux. Ils se composent de trois parties : un écrou, une extrémité femelle et une extrémité mâle, permettant un assemblage rapide sans avoir besoin de découpe ou de soudage. Les raccords en acier inoxydable sont essentiels dans les canalisations nécessitant un entretien ou un nettoyage fréquent, comme dans la transformation des produits laitiers, la brasserie et la production pharmaceutique.
Les performances des raccords de tuyauterie en acier inoxydable dépendent en grande partie de la qualité de l'acier inoxydable utilisé. Chaque grade offre des caractéristiques uniques adaptées à différents environnements d'exploitation :
Le type 304 est l’acier inoxydable le plus couramment utilisé dans les raccords de tuyauterie en raison de son excellente résistance à la corrosion, de son prix abordable et de sa polyvalence. Il fonctionne bien dans un large éventail d'environnements, notamment la production d'aliments et de boissons, les systèmes d'eau et l'utilisation industrielle générale.
L'acier inoxydable de type 316 offre une résistance améliorée à la corrosion grâce à sa teneur en molybdène, ce qui le rend particulièrement adapté aux environnements marins, chimiques et à haute salinité. Il est largement utilisé sur les plates-formes offshore, les raffineries et les usines de transformation pharmaceutique.
Les nuances duplex combinent les propriétés des aciers inoxydables austénitiques et ferritiques, offrant une résistance supérieure, une excellente résistance aux piqûres et à la fissuration par corrosion sous contrainte. Ils constituent le choix privilégié pour les environnements industriels à haute pression, haute température et corrosifs, tels que les usines de dessalement ou les réacteurs chimiques.
La sélection de la qualité appropriée pour un raccord de tuyauterie en acier inoxydable dépend de facteurs tels que la température, la pression et la nature chimique du fluide transporté.
L'adoption généralisée des tuyaux et raccords en acier inoxydable dans tous les secteurs découle de plusieurs avantages clés :
Résistance à la corrosion :
la composition riche en chrome de l'acier inoxydable forme une couche d'oxyde passive qui empêche la rouille et la corrosion, même dans des environnements très acides ou salins. Cette propriété garantit une longue durée de vie avec un minimum d’entretien.
Résistance mécanique :
les raccords de tuyauterie en acier inoxydable maintiennent leur intégrité structurelle sous des variations extrêmes de pression et de température, ce qui les rend adaptés aux applications à fortes contraintes telles que les raffineries de pétrole, les centrales électriques et les systèmes de distribution de vapeur.
Propriétés hygiéniques :
La surface non poreuse de l'acier inoxydable empêche la croissance bactérienne et est facile à stériliser. Cela le rend indispensable dans les secteurs où l’assainissement est crucial, notamment dans l’agroalimentaire, les produits pharmaceutiques et les boissons.
Attrait esthétique et polyvalence :
outre leurs avantages fonctionnels, les raccords en acier inoxydable offrent également une apparence épurée et moderne adaptée aux installations exposées dans les applications architecturales et commerciales.
Durabilité :
L'acier inoxydable est 100 % recyclable, ce qui répond à la demande croissante de matériaux industriels durables. La longue durée de vie des systèmes de canalisations en acier inoxydable réduit également les déchets et les coûts de remplacement à long terme.
La polyvalence des raccords de tuyauterie en acier inoxydable les rend indispensables dans de nombreux secteurs :
Usines chimiques et pétrochimiques : Pour le transport en toute sécurité de fluides et de gaz corrosifs sous haute pression.
Transformation des aliments et des boissons : pour les systèmes de tuyauterie sanitaire qui exigent propreté et résistance à la contamination.
Applications marines et offshore : Pour les pipelines résistants à l’eau de mer qui peuvent résister à des conditions marines difficiles.
Installations de traitement de l'eau : pour les canalisations durables qui gèrent des débits élevés et une qualité d'eau variable.
Fabrication pharmaceutique : pour les réseaux de canalisations stériles et sans contamination utilisés dans la production de médicaments.
Oléoducs et gazoducs : pour les systèmes soumis à des pressions, des températures et des expositions chimiques extrêmes.
Lors de la conception ou de la mise à niveau d'un système de tuyauterie, la sélection d'un fournisseur fiable est tout aussi importante que le choix du bon matériau. Des raccords de haute qualité garantissent l'intégrité du système, évitent les fuites coûteuses et sont conformes aux règles de sécurité.
Wenzhou Dejia Special Steel Co., Ltd. est un fabricant de confiance spécialisé dans les raccords de tuyauterie en acier inoxydable de toutes tailles et spécifications. Les produits de l'entreprise sont fabriqués en acier inoxydable de première qualité et sont soumis à un contrôle de qualité strict pour garantir durabilité, précision et résistance à la corrosion. Qu'il s'agisse de systèmes pétrochimiques, de traitement de l'eau ou de pipelines de qualité alimentaire, Wenzhou Dejia fournit des solutions fiables pour les environnements industriels complexes.
Des coudes et réducteurs aux brides et tés, les raccords de tuyauterie en acier inoxydable sont indispensables pour créer des systèmes de canalisations sûrs, efficaces et durables. Leur résistance à la corrosion, leur solidité et leur adaptabilité les rendent idéaux pour les applications standards et exigeantes. Alors que les industries continuent de moderniser leurs infrastructures, l’utilisation de systèmes de canalisations en acier inoxydable reste la pierre angulaire de la fiabilité et des performances.
En choisissant le bon type et la bonne qualité de raccords, et en s'approvisionnant auprès de fabricants réputés tels que Wenzhou Dejia Special Steel Co., Ltd., les entreprises peuvent garantir que leurs systèmes de tuyauterie offrent un fonctionnement durable, sans fuite et efficace dans divers environnements industriels.
